型號：PZ73H
連接形式：對夾、法蘭
主體材料：鑄鐵、鑄鋼、不銹鋼
公稱通徑：50-2000
適用介質：砂石顆粒、礦漿、物料粉體
密封形式：硬密封
外形：中型
流動方向：?jiǎn)蜗?br /> 驅動方式：手動
PZ73H手動硬密封刀型閘閥是刀型閘閥里面常見的一種密封方式，其密封閥座為硬密封，一般是焊D507。這種硬密封刀型閘閥適用于帶有懸浮顆粒、煤漿、灰渣水泥混合物等介質的管道，靠可以切割纖維材料的刀刃形閘板來切斷這些介質。閥體實際上不存在腔室，閘板在側面導向槽內升降，并由底部的凸耳緊壓在閥座上，如需達到較高的介質密封性時，可選用O形密封閥座實現雙向密封。按驅動方式分為手動刀閘閥、氣動刀閘閥、電動刀閘閥。刀閘閥操作輕便靈活、體積小、通道流暢、流阻小、重量輕、易安裝、易拆卸，公稱尺寸DN50~DN800，可在工作壓力0.6MPa~1.6MPa，使用溫度≤100℃情況下正常工作。刀閘閥其閘板具有剪切功能，可刮除密封面上的粘著物，自動清除雜物。不銹鋼閘板 可防止腐蝕引起的密封泄漏。

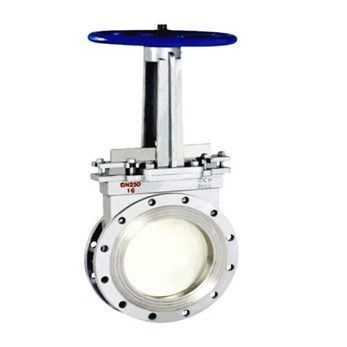

手動硬密封刀型閘閥
作用：主要用于排空、卸放管路中的介質。
適用介質：粉塵、污水紙漿、污水、煤漿、灰、渣水混合物等。
應用：主要用于礦山電廠的選煤、排矸、排渣，亦可用于污水處理。
特點：本閥具有結構簡單緊湊、設計合理、輕型節材,密封可靠、操作輕便靈活、體積小、通道流暢、流阻小、重量輕、易安裝、易拆卸等優點
其他技術參數備注：
(1)刀型閘閥價格由口徑、材質、壓力的不同而異。
(2)連接形式：對夾(梅花形、凸耳式、單夾式)、法蘭等
(3)傳動方式：手動、齒輪傳動、氣動、電動、電液動等
(4)口徑從DN6-DN1200;壓力從1.0MPA-2.5MPA;溫度-29℃-650℃
(5)材質有：碳鋼、不銹鋼、球墨鑄鐵、灰鑄鐵及其他特殊鋼;
主要性能規范：
公稱壓力(MPa)：1.0-1.6
殼體試驗(MPa)：1.5-2.4
密封試驗(MPa)：1.1-1.8
工作溫度：≤100℃-≤425℃
適用介質：紙漿、污水、煤漿、灰、渣水混和物
主要零部件材質：
發體、閥蓋：不銹鋼、碳鋼、灰鑄鐵
閘閥：碳鋼、不銹鋼
閥桿：不銹鋼
密封面：本體硬密封、硬質合金
刀型閘閥尺寸：

MPa	DN	L	D	D1	D2	H	N-M	D0	W(Kg)
1.0	50	43	160	125	100	330	4-M16	180
	65	46	180	145	120	360	4-M16	180
	80	46	195	160	135	390	4-M16	220
	100	52	215	180	155	440	8-M16	220
	125	56	245	210	185	510	8-M16	230
	150	56	280	240	210	600	8-M20	280
	200	60	335	295	265	700	8-M20	360
	250	68	390	350	320	840	12-M20	360
	300	78	440	400	368	960	12-M20	400
	350	78	500	460	428	1110	16-M20	400
	400	102	565	515	482	1250	16-M22	400
	450	114	615	565	532	1380	20-M22	530
	500	127	670	620	585	1530	20-M22	530
	600	154	780	725	685	1800	20-M27	600
	700	165	895	840	800	2150	24-M27	600
	800	190	1010	950	898	2420	24-M30	680
	900	203	1110	1050	1005	2680	28-M30	680
	1000	216	1220	1160	1115	3100	28-M30	700
	1200	254	1450	1380	1325	3450	32-M36	800
1.6	50	43	160	125	99	330	4-M16	180
	65	46	185	145	120	360	4-M16	180
	80	46	200	160	135	390	8-M16	220
	100	52	220	180	155	440	8-M16	220
	125	56	250	210	185	510	8-M16	230
	150	56	285	240	210	600	8-M20	280
	200	60	340	295	265	700	12-M20	360
	250	68	405	355	310	840	12-M22	360
	300	78	460	410	375	960	12-M22	400
	350	78	520	470	435	1110	16-M22	400
	400	102	580	525	485	1250	16-M27	400
	450	114	640	585	545	1380	20-M27	530
	500	127	715	650	609	1530	20-M30	530
	600	154	840	770	720	1800	20-M36	600
	700	165	910	840	788	2150	24-M36	600
	800	190	1025	950	898	2420	24-M36	680
	900	203	1125	1050	998	2680	28-M36	680
	1000	216	1255	1170	1110	3100	28-M42	700
	1200	254	1485	1390	1325	3450
