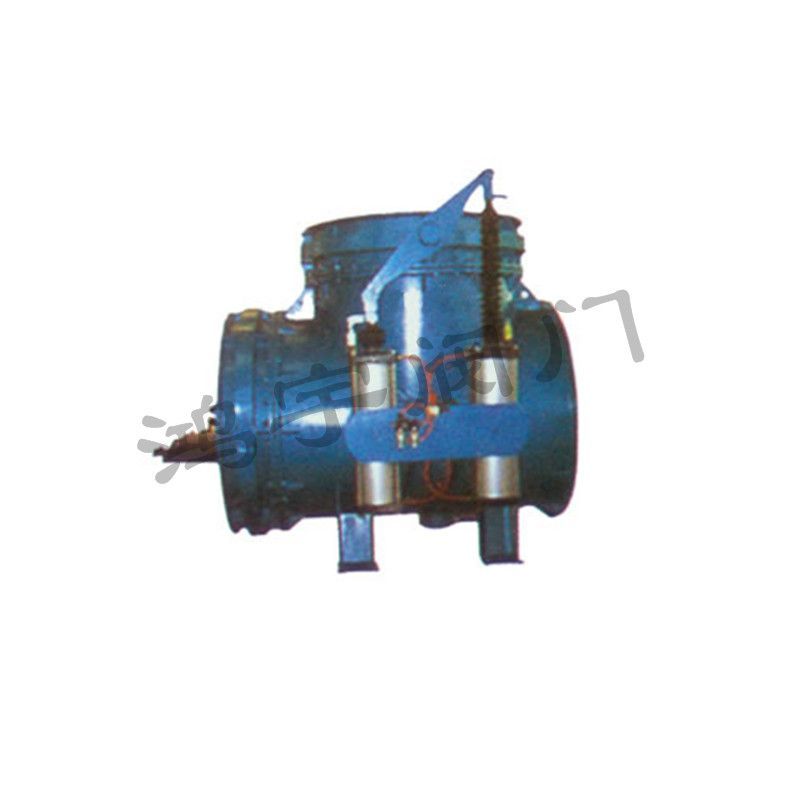

煤氣三通切換閥

聯系人：徐先生 13605871852
地址：浙江省溫州市永嘉縣甌北鎮東方工業區
傳真：0577-66965782
郵箱：13605871852@139.com

產品詳情

主要參數及要求
適用氣體：煤氣，含塵氣體，冷熱氣體。
公稱壓力：0.25Mp
泄露量：根據GB13927-92閥門的密封試驗A級標準。
工作溫度：≤250C°
供氣壓力：0.35～0.7 Mpa
供氣量：1～2m³/min
供水壓力：0.3～0.4 Mpa
供水量：2 m³/h
閥門切換時間：10～20秒（可調）
二. 結構和工作原理
氣動三通切換閥結構主要由：三通管體、兩臺軟密封蝶閥和一套同時控制兩臺蝶閥的氣動裝置機構組成，兩臺軟密封蝶閥相交90°安裝在三通管體上。當轉爐煤氣回收裝置回收煤氣工作時，氣動裝置將回收側蝶閥（主閥）打開，同時放散側蝶閥（副閥）關閉，煤氣通過主閥進入煤氣柜回收，當煤氣質量不達標時，轉爐煤氣回收裝置停止回收煤氣，則氣動三通切換閥轉為放散工作時，氣動裝置將放散側蝶閥（副閥）開啟，同時回收側蝶閥（主閥）關閉，廢煤氣將通過副閥進入放散塔處理掉。（蝶閥結構及本身的工作原理從略）
三、結構特點
1、由于轉爐煤氣回收是間斷性的，氣動三通切換閥則不斷地進行回收、放散狀態的切換。兩閥切換位置尤為重要，本閥將兩個限位開關發訊采用感應式電器位置反饋信號，減少在發訊時可能產生不必要的火花，確保三通切換閥的動作的安全性和可靠性。
2、為防止本閥積累灰塵所致的磨損，兩閥閥體上帶有環形水環，閥座前設有噴水板，在閥板開閉切換時，由程序控制水沖洗閥體密封面上的灰塵，以保持閥座密封面的情節光滑，（控制水沖洗由用戶利用兩個限位開關反饋信號接點自配）同時閥體底部設有清掃孔可將沖洗的污垢排除閥體外。
3、閥板密封部分采用特殊橡膠專用密封圈。該密封圈具有密封性能好，耐老化，耐高溫等特點。閥體選用耐磨性好的錳鋼板、以及必要的防腐措施，確保產品的密封性好，防磨性能好的優點。氣動裝置在汽缸終始端設有緩沖機構使閥門開關動作平穩。
四、主要構件的材料
構件名稱：材料
閥體：16Mn
