700X水泵控制閥

聯系人：徐先生 13605871852
地址：浙江省溫州市永嘉縣甌北鎮東方工業區
傳真：0577-66965782
郵箱：13605871852@139.com

產品詳情

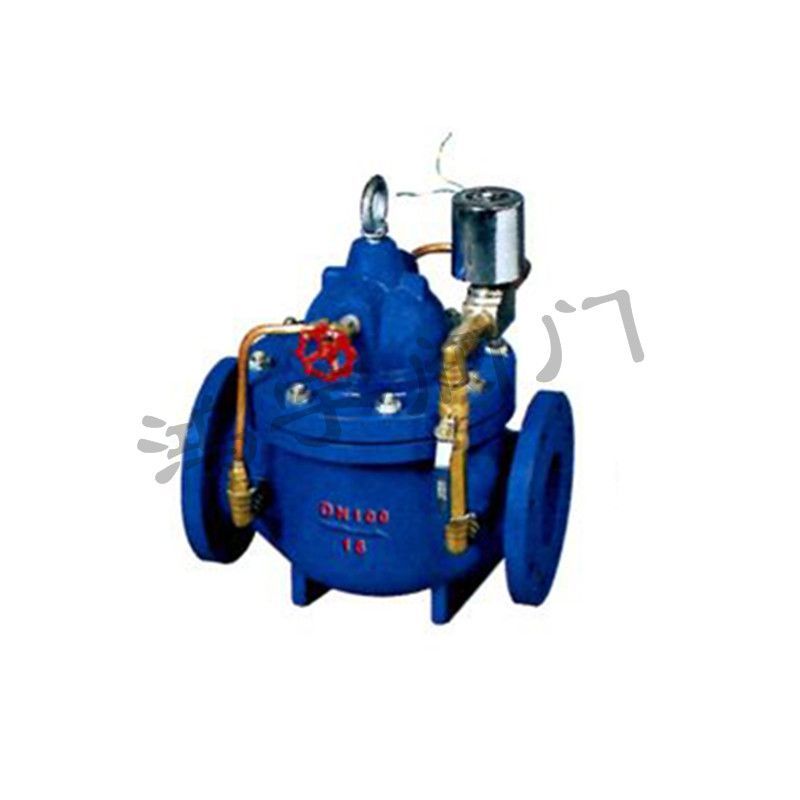

700X水泵控制閥由主閥、電磁導閥、針閥、球閥、單向閥、行程開關、微形過濾器和壓力表組成水力控制接管系統。水泵需停止工作時，先由進口壓使主閥關閉90%后，水泵停止運轉。剩余10%由回水關閉。可防止水錘現象發生。
本產品利用電磁導閥控制，不需要其它裝置和能源。節約能源，保養簡便，停泵平穩。電磁閥可采用交流電220V或直流電24V。
700X水泵控制閥工作原理
當水泵工作閥門向下游供水時，電磁導閥全開，針閥調至適當開度，上游水經針閥、單向閥進入主閥控制室，經電磁導閥流出，此時主閥控制室的壓力保持主閥處于合適的開度，保持下游正常供水。
當水泵停止工作時，電磁導閥先關閉，主閥控制室停止排水，控制室壓力升高，主閥開始關閉。當關閉至90%時，主閥上部行程開關輸出停泵信號，水泵停止運轉。此時下游回水經單向閥進入主閥控制室，控制室壓力升高，主閥被關閉。
進口700X水泵控制閥是一種安裝在高層建筑以及其他給水系統的水泵出口處，防止介質倒流的逆止類閥門。當水泵即將停止供水前。閥門先行緩慢關閉90%左右，防止突然停泵而產生的水錘或水擊聲；當水泵停止后，閥門再關閉，防止泵出的水回流，有效地保護水泵，免受回流的沖擊而產生反轉。該產品是水泵出口必不可少的保護裝置。閥門呈流線型設計。通過電磁閥的導控實現準確的啟閉。使用安全可靠，有效地防止水錘和水擊聲，使用壽命長，安裝、維修方便。
是一種安裝在高層建筑以及其他給水系統的水泵出口處，防止介質倒流的逆止類閥門。當水泵即將停止供水前，閥門先行緩慢關閉90%作用，防止突然停泵而產生的水錘和水擊聲；當水泵停止后，閥門再關閉，防止泵出現的水回流，有效地保護水泵，免受回流的沖擊而產生反轉。該產品是水泵出口必不可少的保護裝置

DN	L	A	A1	H	H1	F	D			D1			N-D
	mm	mm	mm	mm	mm	mm	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5
20	180	292	136	342	247	116	105	105	105	75	75	75	4-13.5	4-13.5	4-14
25	180	292	136	342	247	116	115	115	115	85	85	85	4-13.5	4-13.5	4-14
32	180	292	136	342	247	116	140	140	140	100	100	100	4-17.5	4-17.5	4-18
40	240	330	155	395	278	170	150	150	150	110	110	112	4-17.5	4-17.5	4-18
50	240	330	155	395	278	170	165	165	165	125	125	125	4-17.5	4-17.5	4-18
65	250	350	165	405	298	180	185	185	185	145	145	145	4-17.5	4-17.5	8-18
80	285	365	175	430	313	210	200	200	200	160	160	160	8-17.5	8-17.5	8-18
100	360	410	195	510	350	275	220	220	235	180	18	190	8-17.5	8-17.5	8-22
125	400	455	220	560	365	310	250	250	270	210	210	220	8-17.5	8-17.5	8-26
150	455	475	230	585	420	355	285	285	300	240	240	250	8-22	8-22	8-26
200	585	530	255	675	450	460	340	340	360	295	295	310	8-22	12-22	12-26
250	650	623	300	730	470	500	395	405	425	350	355	370	12-22	12-26	12-30
300	800	700	340	760	490	580	445	460	485	400	410	430	12-22	12-26	16-30
350	860	840	415	840	526	640	505	520	555	460	470	490	16-22	16-26	16-33
400	960	880	430	910	570	715	565	580	620	515	525	550	16-26	216-30	16-36
450	1075	930	460	1030	610	780	615	640	670	565	585	600	20-26	20-30	20-36
500	1075	980	490	1135	665	830	670	715	730	620	650	660	20-26	20-33	20-3236
600	1230	1060	530	1270	725	920	780	840	845	725	770	770	20-30	20-36	20-39
700	1650	1130	560	1460	865	980	895	910	960	840	840	875	24-30	24-36	24-42
800	1750	1230	610	1640	975	1050	1015	1025	1085	950	950	990	24-33	24-39	24-48
