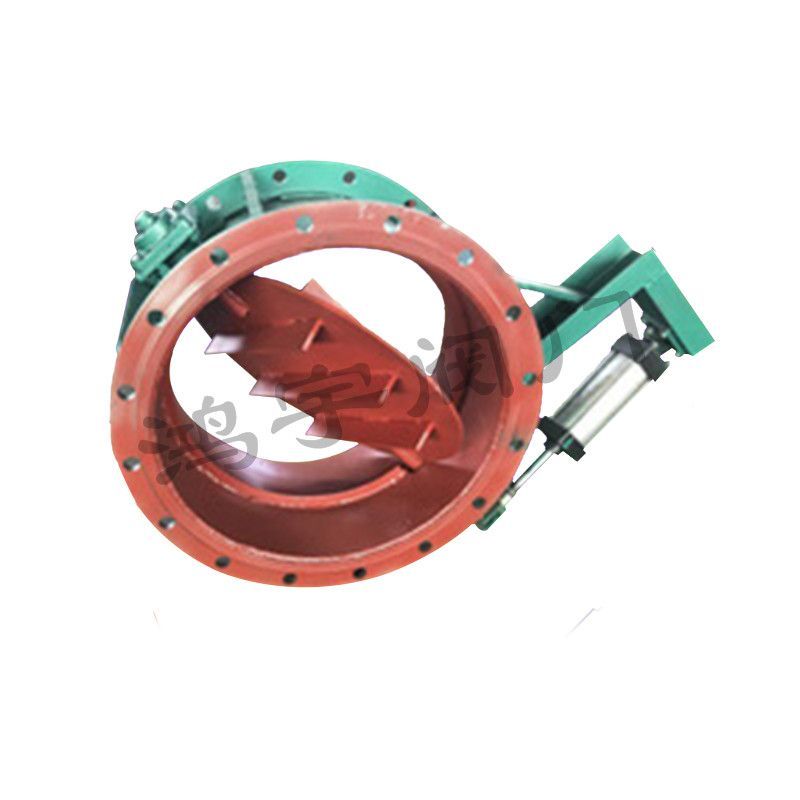

PTD647X氣動旁通閥

聯系人：徐先生 13605871852
地址：浙江省溫州市永嘉縣甌北鎮東方工業區
傳真：0577-66965782
郵箱：13605871852@139.com

產品詳情

PTD647X氣動旁通閥用途
本系列PTD647X氣動旁通閥系我公司在消化吸收國內外技術的基礎上根據用戶的實際工況，研制設計的新一代煤氣蝶閥，廣泛應用于轉爐煙氣凈化與煤氣回收系統作為在事故狀態下的旁通用。
PTD647X氣動旁通煤氣切斷閥結構特點
1、采用不銹鋼閥座和橡膠密封圈配對。密封性能好，無泄漏；
2、閥門采用雙偏心結構，具有越關越緊的密封功能，密封可靠；
3、密封圈安裝在蝶板上，密封過盈量可調節，有效地確保密封；
4、在不拆卸閥門的情況下可更換密封圈（DN≥800）
5、氣動蝶閥可實現遠距離信中控制，且能滿足計算機程控之需要；
6、在轉爐煙氣凈化與煤氣回收系統中，與氣動三通煤氣切換閥和自動煤氣水封逆止閥共用一套控制柜。實現系統聯鎖自動運行。
PTD647X氣動旁通閥用途與適用范圍：
PTD647X氣動旁通煤氣切斷閥主要用于轉爐煤氣回收裝置系統中，和三通切換閥聯鎖配套使用，當三通切換閥發生故障時，旁通閥將打開放散煤氣，從而確保系統安全運行。旁通閥是確�？刂苹厥彰簹饣蚍派⒚簹庀到y(tǒng)安全運行的主要設備之一旁通閥控制系統可以遠距離自動控制切換，也可現場單機操作切換。因此滿足遠距離集中控制要求，旁通閥密封副采用多層復合金屬材料，具有密封性能可靠，控制精度高，切換速度快，整機密閉性能好的特點。適用于冶金煉鋼轉煤氣回收系統或其他通風除塵系統。
PTD647X氣動旁通閥主要參數及要求
適用氣體：煤氣，含塵氣體，冷熱氣體。
公稱壓力：0.25Mp
泄露量：根據GB13927-92 閥門的密封試驗C級標準。
工作溫度：≤250C°
供氣壓力：0.5～0.8 Mpa（供氣管徑：DN20mm）
供氣量：0.5～1m3/min（自由空氣）
供水壓力：0.3～0.4 Mpa
供水量：1 m3/h
閥門切換時間：10～20秒（可調）
PTD647X氣動旁通煤氣切斷閥結構和工作原理
當三通切換閥放散煤氣發生故障時，則三通切換閥中的放散側蝶（主閥）發訊， PTD647X氣動旁通煤氣切斷閥通過氣動裝置帶動閥軸旋轉90°，蝶板隨閥軸一起轉動并平行管路軸線，因此旁通閥為開啟狀態，反之蝶板隨閥軸一起轉動并垂直管路軸線，旁通閥為關閉狀態。轉爐煤氣回收裝置系統正常工作時，旁通閥為關閉狀態。
PTD647X氣動旁通閥結構特點：
本閥是閥體、蝶板、閥軸、電磁閥和氣動裝置組成，，在汽缸終始端設有緩沖機構使閥門開關動作平穩。本閥將兩個限位開關發訊采用感應式電器位置反饋信號，減少在發訊時可能產生不必要的火花，確保與三通切換閥的動作連鎖的安全性和可靠性。
本閥的閥板密封材料選用金屬復合密封材料，具有密封性能可靠，耐高溫，耐寒，高彈性和防疲勞的特點。閥體上帶有環形水環，閥座前設有噴水板，在閥板開閉時，由程序控制水沖洗閥體密封面上的灰塵，以保持閥座密封面的情節光滑，（控制水沖洗由用戶利用兩個限位開關反饋信號接點自配）同時閥體底部設有清掃孔可將沖洗的污垢排除閥體外。
閥軸選用不銹鋼材質，閥體選用耐磨性好的錳鋼板、以及必要的防腐措施，確保產品的密封性好，防磨性能好的優點。
