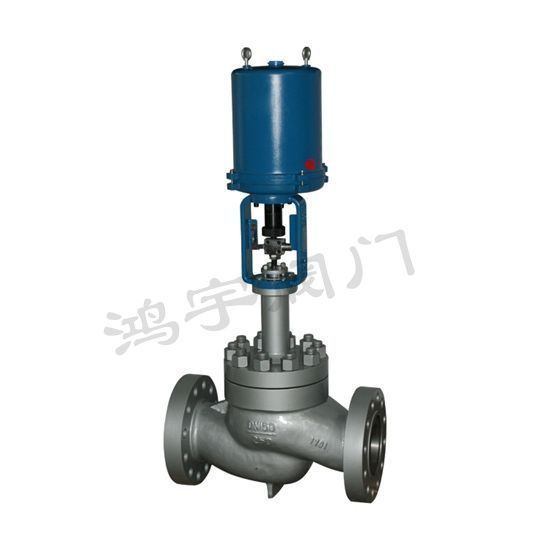

KHPM 電動高壓調節閥是為高溫、高壓工況高設計的. 高強度、重荷載。閥體結構緊湊,壓降損失小,閥芯導向面積大,具有良好的抗振性和低泄漏率.由于采用不平衡式結構,一般適于壓差較小工況.
KHM系列高壓平衡籠式調節閥采用壓力平衡式結構閥芯, 高溫、高壓工況高設計的，高強度、重荷載。
低泄漏型閥籠采用密封環式結構,關閉嚴密;多孔式閥籠,套筒上設有對稱小孔降低流體噪音,減小氣蝕。本系列閥適應于對各種壓力和溫度的流體或氣體的控制，適配氣動，電動等執行器
產品規范
|
規范名稱 |
工業控制閥 |
結構長度 |
法蘭標準 |
氣動調節閥 |
壓力溫度等級 |
|
國際標準 |
IEC 60534-1 |
IEC 60534-3-1 |
ASME B16.5 |
IEC 60534-4 |
ASME B16.34 |
|
國家標準 |
GB/T17213 |
GB/T17213.3 |
JB/T79、HG20592、GB/T9113 |
GB/T4213 |
GB/T9131 |
|
|
|||||
閥本體主要參數
|
形 式 |
套筒導向直通高壓籠式閥 |
|
公稱通徑 |
DN25～DN300 |
|
公稱壓力 |
PN160、250、420，ANSI CL900、1500、2500 |
|
閥體閥蓋材質 |
WCB、WC6、WC9、CF8、CF8M等 |
|
閥內件材質 |
304、316等 |
|
填 料 |
聚四氟乙烯V形、柔性石墨、聚四氟乙烯盤根、柔性石墨夾鎳絲 |
|
執行機構 |
氣動、電動 |
|
與執行器連接 |
螺栓壓緊式、圓螺母鎖緊式 |
|
閥蓋類型 |
標準型、高溫型 |
|
連接方式 |
法蘭型（RF、MFM、RJ）、焊接型（SW、BW） |
|
法蘭距 |
見下表 |
|
工作溫度 |
-29～+230(標準)、+230～+560(中高溫) |
|
泄漏等級 |
ANSI B16.104 IV、VI、零泄漏 |
|
流量特性 |
等百分比、線性、開關 |
|
固有可調比 |
50:1 |
額定流量系數和行程
|
公稱通徑 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
閥座直徑 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
額定Cv |
等百分比ANSI 900、1500 |
6.0 |
12 |
17 |
25 |
52 |
78 |
110 |
180 |
270 |
375 |
650 |
900 |
1400 |
|
等百分比 ANSI 2500 |
5.0 |
8 |
12 |
17 |
31 |
52 |
78 |
125 |
180 |
270 |
470 |
720 |
1000 |
|
|
線性ANSI 900、1500 |
7.0 |
12 |
20 |
30 |
62 |
90 |
135 |
210 |
330 |
485 |
700 |
1000 |
1500 |
|
|
線性 ANSI 2500 |
5.0 |
8 |
12 |
20 |
43 |
62 |
90 |
150 |
210 |
330 |
520 |
800 |
1200 |
|
|
額定行程 |
16 |
25 |
40 |
60 |
100 |
|||||||||
|
上表中閥門流量系數為標準配置，可以更換閥內件滿足不同流量要求 |
||||||||||||||
安裝注意事項
新設計、安裝的控制系統，為了確保調節閥在開車時能正常工作，并使系統安全運行，新閥在安裝之前，應首先檢查閥上的銘牌標記是否與設計要求相符。同時還應對以下項目進行調試：基本誤差限；全行程偏差；回差；死區；泄漏量（在要求嚴格的場合時進行）。
如果是對原系統中調節閥進行了大修，除了對上述各項進行校驗外，還應對舊閥的填料函和連接處等部位進行密封性檢查。
調節閥在使用中，很多往往不是因為調節閥本身質量所引起，而是對調節閥的安裝使用不當所造成，如安裝環境、安裝位置及方向不當或者是管路不清潔等原因所致。因此調節閥在安裝使用時要注意以下幾方面：
（1）調節閥屬于現場儀表，要求環境溫度應在－25～60℃范圍，相對濕度≤95%。如果是安裝在露天或高溫場合，應采取防水、降溫措施。在有震源的地方要遠離振源或增加防振措施。
（2）調節閥一般應垂直安裝，特殊情況下可以傾斜，如傾斜角度很大或者閥本身自重太大時對閥應增加支承件保護。
（3）安裝調節閥的管道一般不要離地面或地板太高，在管道高度大于2m時應盡量設置平臺，以利于操作手輪和便于進行維修。
（4）調節閥安裝前應對管路進行清洗，排除污物和焊渣。安裝后，為保證不使雜質殘留在閥體內，還應再次對閥門進行清洗，即通入介質時應使所有閥門開啟，以免雜質卡住。在使用手輪機構后，應恢復到原來的空檔位置。
（5）為了使調節閥在發生故障或維修的情況下使生產過程能繼續進行，調節閥應加旁通管路，同時還應特別注意，調節閥的安裝位置是否符合工藝過程的要求。
（6）調節閥的電氣部分安裝應根據有關電氣設備施工要求進行。如是隔爆型產品應按《爆炸危險場所電氣設備安裝規范》要求進行安裝。在使用維修中，在易爆場所嚴禁通電開蓋維修和對隔爆面進行敲打。同時在拆裝中不要磕傷或劃傷隔爆面，檢修后要還原成原來的隔爆要求狀態。
（7）執行機構拆修后應注意加油潤滑，低速電機一般不要拆洗加油。裝配后還應檢查閥位與閥位開度指示是否相符。
