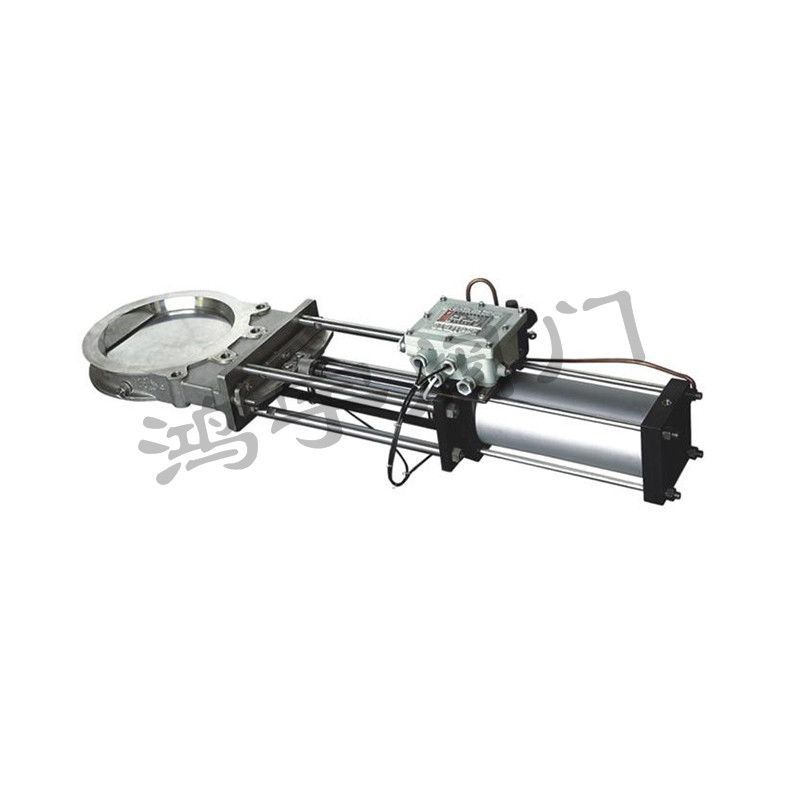

氣動刀型閘閥是用氣動執行器控制閥門，從而實現閥門的開和關的一種閥門。其可分為上下兩部分，上半部分為氣動執行器，下半部分為閥門。
氣動刀型閘閥具有結構簡單緊湊、設計合理、輕型節材，密封可靠、操作輕便靈活、體積小、通道流暢、流阻小、重量輕、易安裝、易拆卸等優點，可在工作壓力1.0MPa-2.5MPa，使用溫度-29-650℃情況下正常工作。刀型閘閥其閘板具有剪切功能，可刮除密封面上的粘著物，自動清除雜物，不銹鋼閘板可防止腐蝕引起的密封泄漏。
| PN10 | PN16 | 150LB | ||||||||
| DN | A | H | B | D | C | D-N | C | D-N | C | D-N |
| 50 | 48 | 455 | 635 | 100 | 125 | 4-M16 | 125 | 4-M16 | 120.5 | 4-5/8-11NC |
| 65 | 48 | 530 | 730 | 100 | 145 | 4-M16 | 145 | 4-M16 | 139.5 | 4-5/8-11NC |
| 80 | 51 | 550 | 815 | 125 | 160 | 4-M16 | 160 | 4-M16 | 152.5 | 4-5/8-11NC |
| 100 | 51 | 630 | 920 | 125 | 180 | 4-M16 | 180 | 4-M16 | 190.5 | 4-5/8-11NC |
| 125 | 57 | 700 | 1050 | 125 | 210 | 4-M16 | 210 | 4-M16 | 216 | 4-3/8-10NC |
| 150 | 57 | 780 | 1220 | 160 | 240 | 4-M20 | 240 | 4-M20 | 241.5 | 4-3/8-10NC |
| 200 | 70 | 980 | 1560 | 200 | 295 | 4-M20 | 295 | 8-M20 | 295.5 | 4-3/8-10NC |
| 250 | 70 | 1170 | 1900 | 250 | 350 | 4-M20 | 355 | 8-M24 | 362 | 8-7/8-9NC |
| 300 | 76 | 1350 | 2150 | 300 | 400 | 4-M20 | 410 | 8-M24 | 432 | 8-7/8-9NC |
