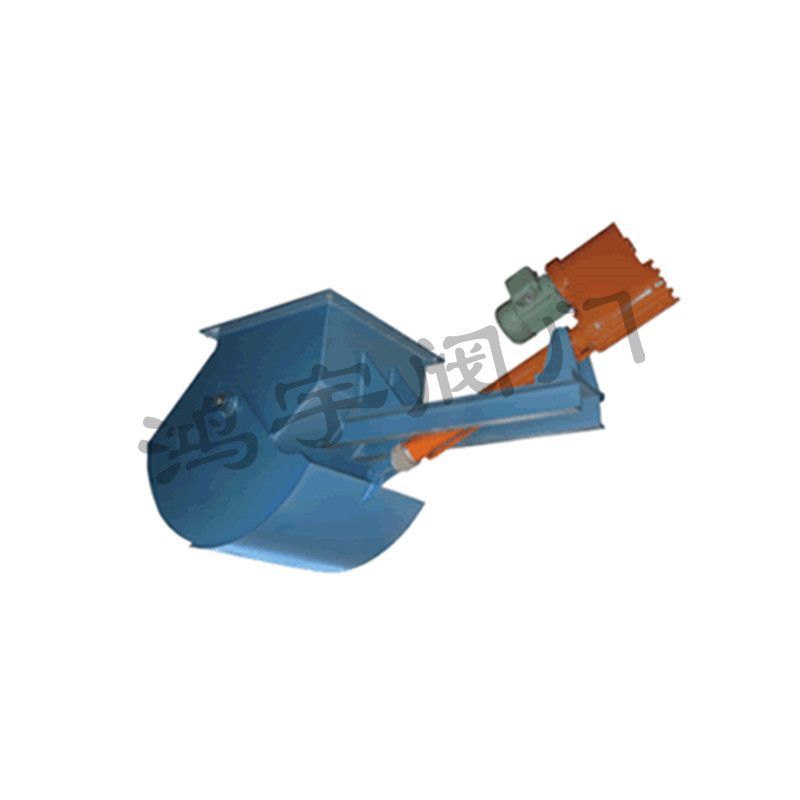

扇形閘門

聯系人：徐先生 13605871852
地址：浙江省溫州市永嘉縣甌北鎮東方工業區
傳真：0577-66965782
郵箱：13605871852@139.com

產品詳情

產品型號：DSF
產品規格：200*200-1000*1000
適用溫度： ≤300℃
適用介質： ≤150mm各種物料
產品用途：扇型閘門應用于冶金、礦山、電力、化工、建材等行業，是各類落料系統的卸料控制裝置
扇形閘門一種包括有左、右閥體、扇形閘板、橡膠密封圈、閘板傳動軸、閥體松緊軸的電動扇形閘閥，它是通過閥體松緊軸、導桿、閘板傳動軸將扇形閘板夾在左閥體、有波紋管的右閥體的中間并通過閥體傳動軸上的鏈輪的轉動而實現閥體的松開和夾緊，閥體傳動軸上的撥叉控制扇形閘板在左、右閥體的中間位置而不摩擦密封面，且扇形閘板上增設的金屬密封圈滿足了密封性能。本實用新型的結構合理、能滿足在溫度高、腐蝕性強的介質的工藝要求。本系列扇形閘門廣泛應用于建材、冶金、礦山、電力、化工、輕工、糧食等行業，是各類落料系統的卸料控制裝置。
扇形閘門結構特點
本閘門結構簡單，采用鋼板焊接而成，采用電液推桿驅動，運行平穩，故障率低，可以快速切斷料流。
電液動扇形閥門性能特點
扇形閘門是根據建材行業的特殊需要，用作水泥熟料庫除塵設備的理想卸料裝置。扇形閥門在出料口處設置了防塵罩，避免了灰塵飛揚；扇形閥門采用電液推桿作動力源，取代氣缸傳動，節約了工程投資成本；扇形閥門閥體采用階臺結構，減少了料流沖擊。
扇形閥門技術參數
連接形式：法蘭
主體材料：碳鋼
公稱通徑：1000（mm）
適用介質：晶料、固體顆粒物料、粉狀物料
材質：碳鋼
密封形式：硬密封型
標準：國標
外形：中型
流動方向：單向
驅動方式：電氣、電液動、氣動
零部件及配件：配件
用途：放料
壓力環境：低壓
工作溫度：常溫
類型(通道位置)：二通式。

型號	主要尺寸							電液推桿型號	功率
	A	B	D	E	H	NxA	N-D	DYT700-200	1.0
DSZ-20A	200	300	220	80	300	2x130	8-14	DYT700-260	1.50
DSZ-30A	300	400	320	80	400	2x180	8-14	DYT700-280
DSZ-40A	400	500	420	90	480	2x230	8-14	DYT1000-210
DSZ-50A	500	656	520	100	560	3x190	12-18	DYT1000-230
DSZ-60A	600	726	620	120	620	3x224	12-18	DYT1000-230
DSZ-70A	700	826	720	120	720	4x193	12-18	DYT1000-350
