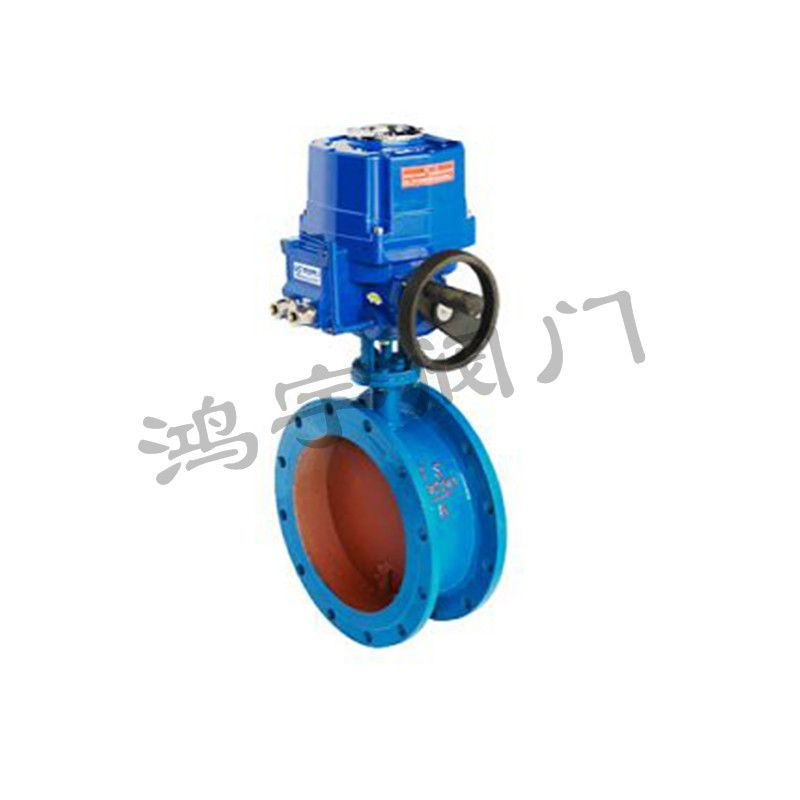

電動通風蝶閥

聯系人：徐先生 13605871852
地址：浙江省溫州市永嘉縣甌北鎮東方工業區
傳真：0577-66965782
郵箱：13605871852@139.com

產品詳情

結構特點及用途：
本閥門是通風除塵及環保系統理想的的啟閉和調節設備，其結構，采用合金鋼板焊接，具有體積小，重量輕，流通截面大，啟閉靈活，可現場操作和遠距離控制。適用于冶金，礦山，電站，建材，醫藥，化工，輕工等行業。
主要性能：
公稱壓力：0.1MPa
適用溫度：≤300℃
適用介質：空氣，含塵煙氣
電源(電壓)：三相380V.AC
氣源氣壓：0.4-0.6MPa
泄漏率：＜1.5%
電動通風蝶閥概述：
電動通風蝶閥采用與閥體相同材料加工成密封圈，其適用溫度隨閥體選材而定，公稱壓力≤0.6MP工，一般適用工業、冶金、環保等管道作通風調節介質流量之用。
其主要特點為：
1.設計新穎、合理、結構，重量輕，啟閉迅速。
2.力矩小，操作方便，省力靈巧。
3.采用適應的材料以滿足低、中、高不同介質溫度其及腐蝕性介質等。
電動通風蝶閥采用標準
1、設計標準：GB/T12238-1989、JB/T8692-1998
2、法蘭連接尺寸：GB/T9115.1-2000
3、結構長度：GB/T12221-1989
4、壓力試驗：GB/T13927-1992、JB/T9092-1999

通經DN	L	D	F	Z-D	H	HD	A	B	C	WT/KGS
50	108	110	140	4-14	70	443	193	125	80	51
65	112	130	160	4-14	80	463	193	125	80	62
80	114	150	190	4-18	95	483	193	125	80	73.5
100	127	170	210	4-18	105	498	193	125	80	87
125	140	200	240	8-18	120	682	193	245	150	98
150	140	225	265	8-18	132.5	736	193	245	150	102
200	152	280	320	8-18	160	800	283	245	150	150
250	165	335	375	12-18	187.5	895	283	313	200	170
300	178	395	440	12-22	220	956	334	313	200	220
350	190	445	495	12-22	245	1029	334	313	250	350
400	216	495	540	16-22	270	1103	425	313	250	430
450	222	550	595	16-22	297.5	1280	425	439	300	550
500	229	600	645	20-22	322.5	1186	425	431	360	580
600	267	705	755	20-26	377.5	1321	425	556	360	850
700	292	810	860	24-26	430	1431	620	556	360	950
800	318	920	975	24-30	487.5	1542	620	556	360	1150
900	330	1020	1075	24-30	537.5	1800	620	706	360	1750
1000	410	1120	1175	28-30	587.5	2363	620	706	360	2100
1200	470	1340	1405	32-33	702.5	2583	620	706	360	2580
1200	470	1320	1375	32-30	687.5
1400	530		1420	36-30
1600	600		1620	40-33
1800	670		1820	44-39
2000	760		2020	48-42
