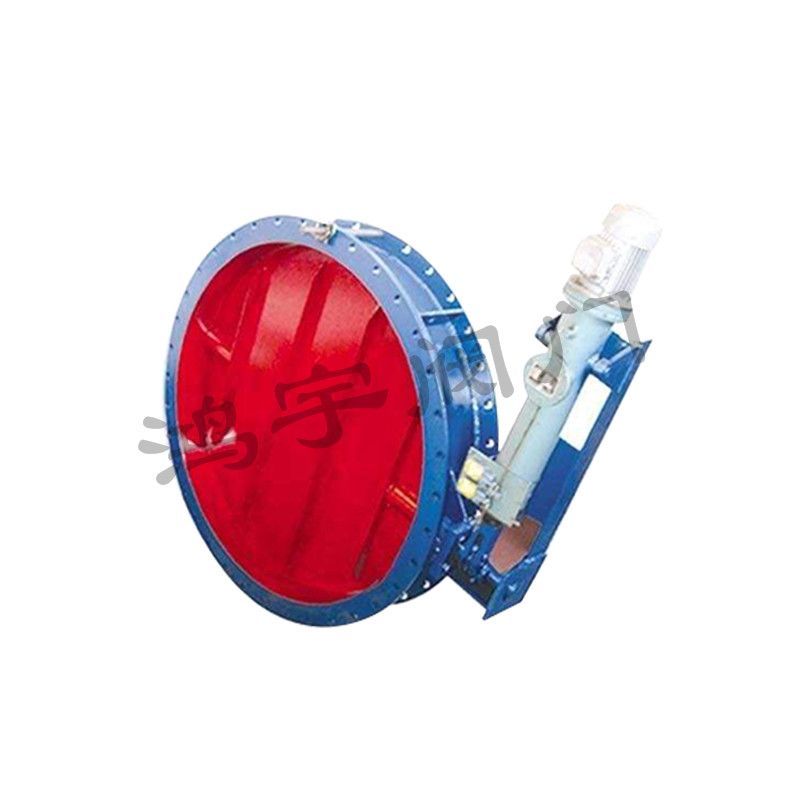

電液動通風蝶閥

聯系人：徐先生 13605871852
地址：浙江省溫州市永嘉縣甌北鎮東方工業區
傳真：0577-66965782
郵箱：13605871852@139.com

產品詳情

產品型號：D241W-1C
產品規格：DN200-4000
公稱壓力：0.05-0.1MPa
適用介質：空氣、煙氣
產品說明：電液動通風蝶閥，是電液動執行器和通風蝶閥組合在一起，使用在煙氣管道，除塵器管道中。用來截流和調節空氣流量的閥門。廣泛應用在冶金、建材、鋼鐵廠、環保、除塵等行業中
電液動通風蝶閥結構特點：
1.采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的，結構緊湊、重量輕、便于安裝、流阻小、流通量大，避免高溫膨脹的影響，操作輕便
2.內無連桿、螺栓等、工作可靠、使用壽命長�？梢远喙の话惭b，不受介質流向影響
用途：通風蝶閥是一種非密閉型蝶閥，廣泛適用于建材、冶金、礦山、電力等生產過程種介質溫度≤800℃-公稱壓力為0.1Mpa的管道上，用以連通、啟閉或調節介質量。
電液動通風蝶閥主要零部件材料：
零件名稱：閥體閥板閥軸
材料：Q235A 304、Q235A 304、碳鋼、不銹鋼。

外形鏈接尺寸	DN	D	F	L	B	N-D
	100	210	170	110	14	4-16
	150	265	225			8-16
	200	320	280	140	16	8-18
	250	375	335			12-18
	300	440	395	170		12-22
	350	490	445		18	12-22
	400	540	495			16-22
	450	595	550	190		16-22
	500	645	600			20-22
	600	755	705			20-26
	700	860	810	210		24-26
	800	975	920		20	24-30
	900	1075	1020			24-30
	1000	1175	1120	250		28-30
	1200	1375	1320			32-30
	1400	1575	1520			36-30
	1500	1690	1630			40-30
	1600	1790	1730	300	24	44-30
	1800	1990	1930			48-30
	2000	2190	2130			52-33
	2200	2405	2340			56-33
	2400	2605	2540		28	56-33
	2500	2705	2640	350		60-33
	2600	2805	2740			64-36
	2800	3030	2960			68-36
	3000	3230	3160		30	72-36
	3200	3430	3360	400		76-36
	3400	3630	3560			76-36
	3500	3730	3660		32	80-36
	3600	3840	3770			80-36
	3800	4045	3970		34	80-39
	4000	4245	4170			84-39
	4200	4445	4370	450		88-39
	4400	4645	4570		36	92-39
	4500	4745	4670			108-42
	5000	5245	5170	500	42	108-42
